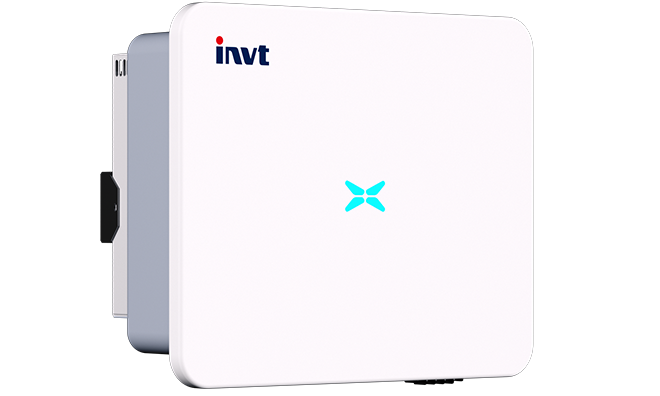

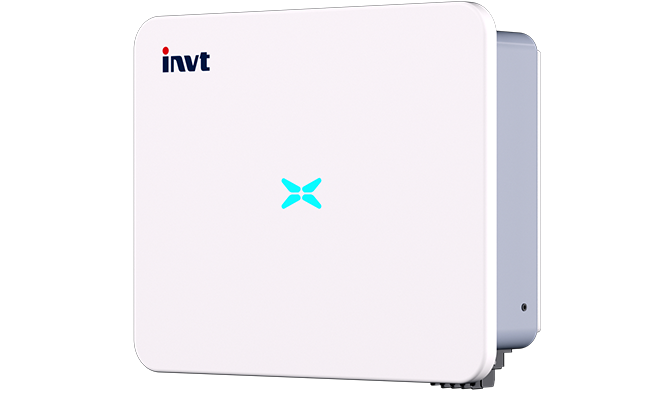

三相并网逆变器
| XG17KTR | XG20KTR | XG22KTR | XG25KTR | |
| 直流输入参数 | ||||
| 最大输入功率 | 27.2kW | 32kW | 35.2kW | 40kW |
| 最大输入电压 | 1100V | |||
| 启动电压 | 250V | |||
| 额定输入电压 | 600V | |||
| 满载MPPT电压范围 | 480V ~ 800V | 520V ~ 800V | 560V ~ 800V | |
| MPPT电压范围 | 200V ~ 1000V | |||
| MPPT数 | 2 | |||
| 每组MPPT可接入组串数 | 2/2 | 2/3 | ||
| 每组MPPT最大输入电流 | 32A | 32A/48A | ||
| 每组MPPT最大短路电流 | 40A | 40A/60A | ||
| 交流输出参数 | ||||
| 最大输出电流 | 27.2A | 32.1A | 35.3A | 39.8A |
| 额定输出功率 | 17kW | 20kW | 22kW | 25kW |
| 最大视在功率 | 18.8kVA | 22.2kVA | 24.4kVA | 27.5kVA |
| 额定输出频率 | 50Hz / 60Hz | |||
| 额定电网电压 | 230Vac / 400Vac, 3L / N / PE | |||
| 功率因数 | >0.99 (0.8超前~0.8滞后) | |||
| 谐波失真 | <3% (额定功率) | |||
| 效率 | ||||
| 最高效率 | 98.40% | |||
| 欧洲效率 | 98.00% | |||
| MPPT效率 | 99.90% | |||
| 保护 | ||||
| 直流反接保护 | 是 | |||
| 孤岛保护 | 是 | |||
| 输出短路保护 | 是 | |||
| 漏电流检测 | 是 | |||
| 绝缘阻抗检测 | 是 | |||
| 接地故障检测 | 是 | |||
| 电网检测 | 是 | |||
| 浪涌保护 | 二级 | |||
| 直流拉弧保护 | 选配 | |||
| 显示与通信 | ||||
| 显示 | LCD / LED+APP | |||
| 通信方式 | 标配：RS485 选配：WiFi / GPRS / Ethernet |
|||
| 满足的标准 | ||||
| 认证 | IEC/EN 62109-1/2, IEC/EN 61000-6-1/3, IEC60068, IEC61683, EN 50549, IEC61727/IEC62116, CEI 0-21, C10/C11, VDE 4105, VDE 0124, RD244, UNE217001, UNE217002, NC RfG, AS4777, NB/T 32004 |
|||
| 常规参数 | ||||
| 尺寸（宽 x 高 x 深） | 534 x 440 x 220 mm | |||
| 重量 | 24kg | |||
| 工作温度范围 | -25°C ~ +60°C | |||
| 冷却方式 | 智能风冷 | |||
| 防护等级 | IP66 | |||
| 工作海拔 | 0 ~ 4000m | |||
| 相对湿度 | 0 ~ 100% | |||
| 拓扑 | 无变压器 | |||
| 夜间耗电 | <1W | |||
| 质保 | 5年（标准）/ 10年（可选） | |||
