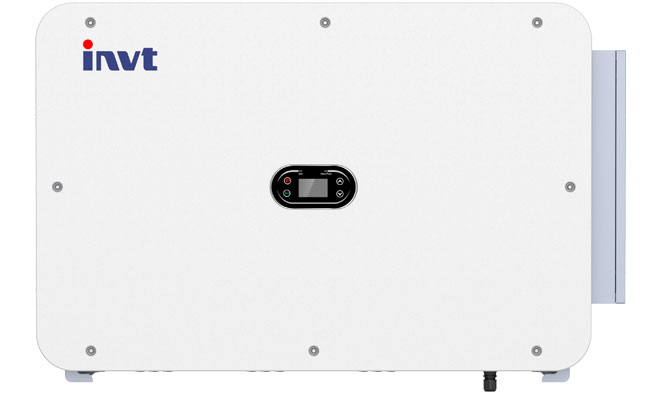

XG 80-110KTR-PRO

三相并网逆变器

主要特点

XG80-110KTR-PRO三相并网逆变器可灵活应用于各类中大型工商业电站,最大MPPT电流60A,灵活兼容大功率组件,最大转化效率99%,集成PID夜间修复,提升系统发电量。
  • 最大MPPT电流60A,灵活兼容大功率组件
  • 最大转化效率99%
  • 低电压启动,宽MPPT电压范围(180V-1000V)
  • IP66高防护,支持户外安装
  • 交直流二级防雷,主动消除雷击隐患
  • 支持直流拉弧检测功能和夜间PID修复功能
  • 智能IV诊断,可精确定位组串故障
  • 支持故障录波,实时观测并记录逆变器交流侧电压、电流波形,减少本地运维成本
  • RS485/USB(WiFi/4G/Ethernet 可选)手机/电脑智能监控,随时随地操作更便捷

技术参数(产品仍在持续更新中,如有升级恕不通知)
  XG80KTR-4M-PRO XG100KTR-4M-PRO XG110KTR-4M-PRO
直流输入参数
最大输入功率 120kW 150kW 165kW
最大输入电压 1100V
启动输入电压 220V
额定输入电压 620V
MPPT电压范围 180V - 1000V
MPPT数量 4
直流输入组串数 3 / 3 / 3 / 3 4 / 4 / 4 / 4
最大输入电流 45A / 45A / 45A / 45A 60A / 60A / 60A / 60A
最大输入短路电流 60A / 60A / 60A / 60A 75A / 75A / 75A / 75A
交流输出参数
额定输出功率 80kW 100kW 110kW
最大视在功率 88kVA 110kVA 121kVA
最大输出电流 127.5A 159.42A 175.36A
额定输出电压 3L / N / PE, 3L / PE; 230V / 400Vac
电流总谐波失真(@额定功率) <3%
功率因数 超前0.8~滞后0.8
效率
最大效率 98.8% 99% 99%
欧洲效率 98.4% 98.5% 98.5%
保护
直流开关 具备
防反/绝缘阻抗/接地保护 具备
孤岛保护 具备
过流 / 过压保护 具备
输出短路保护 具备
漏电流检测 具备
I-V曲线扫描 具备
防雷保护 Type II
组串检测 选配
AFCI 防护 选配
PID修复 选配
常规参数
环境温度范围 -30 ~ +60℃
夜间损耗 <1w(无PID功能)
拓扑 无变压器
防护等级 IP66
相对湿度 0~100%
最大工作海拔 4000m
噪音 ≤65 dB ≤70 dB ≤70 dB
显示 LED
冷却方式 智能风冷
