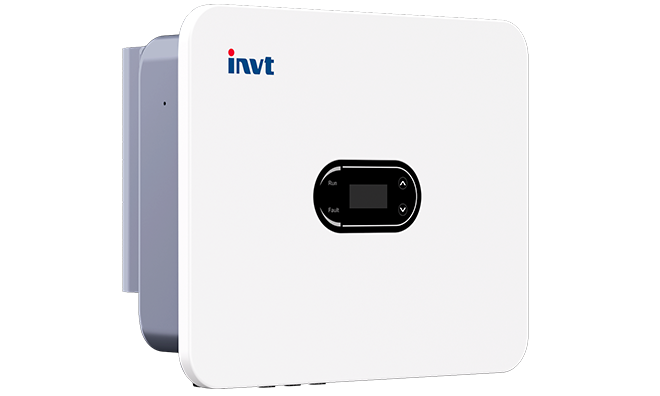

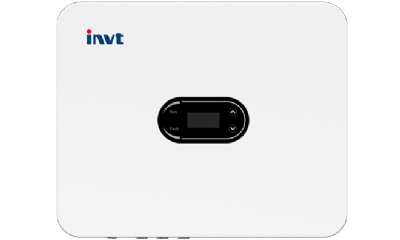

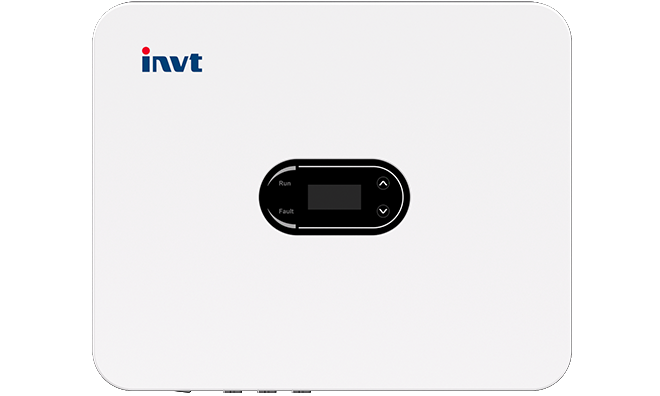

单相并网逆变器
| XG3KTR-S | XG4KTR-S | XG5KTR-S | XG6KTR-S | XG8KTR-S | XG9KTR-S | XG10KTR-S | XG11KTR-S | XG12KTR-S | XG15KTR1-S | |
| 直流输入参数 | ||||||||||
| 最大输入功率 | 4.8kW | 6.4kW | 8kW | 9.6kW | 12.8kW | 14.4kW | 16kW | 17.6kW | 19.2kW | 24kW |
| 最大输入电压 | 1100V | |||||||||
| 启动电压 | 160V | |||||||||
| 额定输入电压 | 600V | |||||||||
| MPPT电压范围 | 180V ~ 1000V | |||||||||
| MPPT数 | 2 | |||||||||
| 每组MPPT可接入组串数 | 1 | |||||||||
| 每组MPPT最大输入电流 | 18A | |||||||||
| 每组MPPT最大短路电流 | 25A | |||||||||
| 交流输出参数 | ||||||||||
| 最大输出电流 | 4.8A | 6.4A | 8A | 9.6A | 12.8A | 14.4A | 15.9A | 17.5A | 19.1A | 23.9A |
| 额定输出功率 | 3kW | 4kW | 5kW | 6kW | 8kW | 9kW | 10kW | 11kW | 12kW | 15kW |
| 最大视在功率 | 3.3kVA | 4.4kVA | 5.5kVA | 6.6kVA | 8.8kVA | 9.9kVA | 11kVA | 12.1kVA | 13.2kVA | 16.5kVA |
| 额定输出频率 | 50Hz / 60Hz | |||||||||
| 额定电网电压 | 230Vac / 400Vac，3L / N / PE | |||||||||
| 功率因数 | >0.99（0.8超前~0.8滞后） | |||||||||
| 谐波失真 | <3%（额定功率） | |||||||||
| 效率 | ||||||||||
| 最高效率 | 98.40% | 98.70% | ||||||||
| 欧洲效率 | 98.30% | 98.50% | ||||||||
| MPPT效率 | 99.90% | |||||||||
| 保护 | ||||||||||
| 直流反接保护 | 是 | |||||||||
| 孤岛保护 | 是 | |||||||||
| 输出短路保护 | 是 | |||||||||
| 漏电流检测 | 是 | |||||||||
| 绝缘阻抗检测 | 是 | |||||||||
| 接地故障检测 | 是 | |||||||||
| 电网检测 | 是 | |||||||||
| 浪涌保护 | 二级 | |||||||||
| 直流拉弧保护 | 选配 | |||||||||
| 显示与通信 | ||||||||||
| 显示 | LCD / LED+APP | |||||||||
| 通信方式 | 标配：RS485 选配：WiFi / GPRS / Ethernet |
|||||||||
| 满足的标准 | ||||||||||
| 认证 | NB/T 32004, IEC/EN 62109-1/2, IEC/EN 61000-1/3, EN50549, IEC 61727/62116, IEC 60068, IEC 61683 VDE 4105, NC RfG, C10/C11, NRS 097-2-1, CEI 0-21, UNE217001, UNE217002,RD647, NTS, BIS, ABNT |
|||||||||
| 常规参数 | ||||||||||
| 尺寸（宽 x 高 x 厚） | 481 x 395 x 195 mm | |||||||||
| 重量 | 12kg | 13.5kg | ||||||||
| 工作温度范围 | -25°C ~ +60°C | |||||||||
| 冷却方式 | 自然散热 | 智能风冷 | ||||||||
| 防护等级 | IP66 | |||||||||
| 工作海拔 | 0 ~ 4000m | |||||||||
| 相对湿度 | 0 ~ 100% | |||||||||
| 拓扑 | 无变压器 | |||||||||
| 夜间耗电 | <1W | |||||||||
| 质保 | 5年（标准）/ 10年（可选） | |||||||||
